全国服务热线

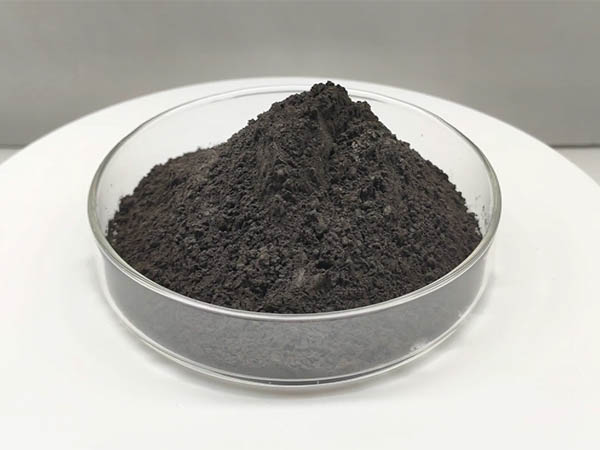

0-1mm 1-3mm 3-5mm铬铁矿砂
实际生产中，为了平衡成本和性能，经常......
铬矿砂是天然铬铁矿经破碎筛分等工艺加工的产品，其主要化学成分为Cr2O3,这种砂受热体积稳定热导率高与熔融金属接触不仅具有很好的抗碱性渣的作用不与氧化铁等起化学反映，而且本身也具有固相烧的特点，能很好地防止熔融金属的渗透，避免产生粘砂缺陷。
其主要矿物组成为FeO.Cr2O3，密度为4.0～4.8g/cm3，莫氏硬度为7～9级，耐火度大于1900℃，铬铁矿砂有很好的抗碱性渣的作用，不与氧化铁等发生化学反应。由于铬铁矿砂热导率比硅砂大好几倍，而且在熔融金属浇注过程中发生固相烧结，从而有利于防止熔融金属的渗透。根据铬铁矿砂的这些优点，将其应用到各种铸件的生产中，可以解决很多产品的铸造质量问题。
| 类别 | 粒度（目） | 主要化学成分（%） | |||
| Cr2O3 | SiO2 | Cao | Fe2O3 | ||
| 进口产品 | 20-40目 20-70目 30-70目 40-70目 50-100目 70-140目 200目 325目 |
》46 | <1 | <0.3 | <26.5 |
| 物理特性 | |||||
| 堆积密度 | 体积密度 | 烧结温度 | 熔点 | ||
| 2.5-3g/cm³ | 4.0～4.8g/cm3 | > 1800°C | 2180°C | ||
化学成分
| Cr2O3 | SiO2 | FeO | CaO | MgO | Al2O3 | P | S | Cr/Fe |
| ≥46.0% | ≤1.0% | ≤26.5% | ≤0.30% | ≤10.0% | ≤15.5% | ≤0.003% | ≤0.003% | 1.55:1 |
物理特性
| 堆积密度 | 体积密度 | 颜色 | PH值 | 烧结温度 | 熔点 |
| 2.5-3g/cm³ | 4.0～4.8g/cm3 | 亮黑色 | 7-9 | > 1800°C | 2180°C |
主要应用场景
大型厚壁铸钢件：如电站设备中的缸体、阀体、轧钢机机架等。这些铸件浇注温度高，热容量大，凝固时间长，对砂型的耐火度和稳定性要求极高。
高合金钢、不锈钢、锰钢铸件：这些金属液活性更强，更容易与型砂发生反应，铬矿砂的化学惰性至关重要。
铸件的厚大热节部位：在这些部位放置铬矿砂冷铁或铬矿砂芯，可以起到激冷作用，促进顺序凝固，防止缩孔。
