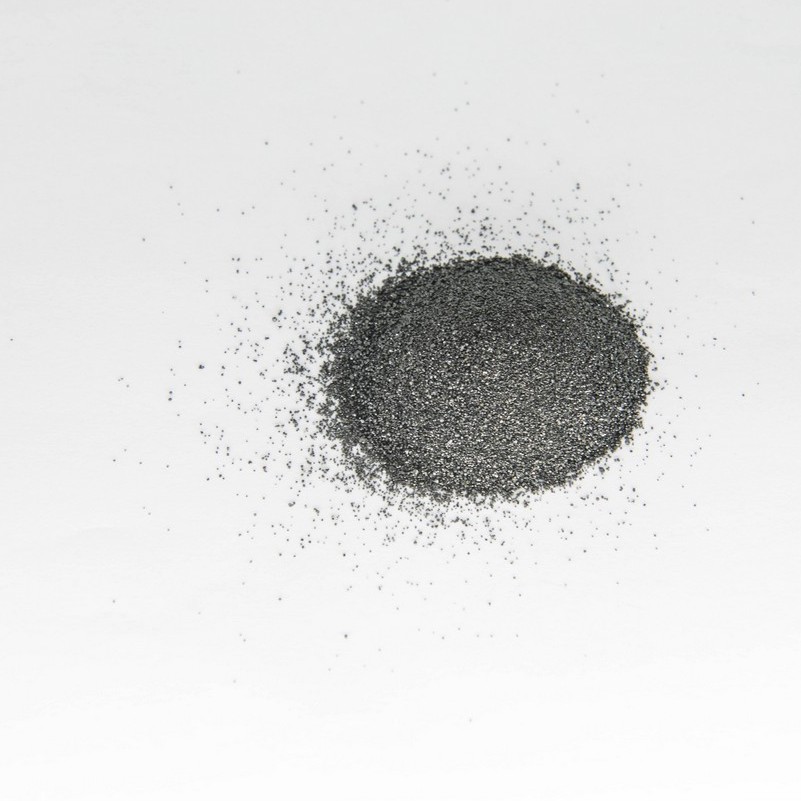

大型铸钢件造型用40-70目南非铬矿砂

   铬矿砂其主要化学成分为Cr2O3，这种砂受热体积稳定，热导率高，与熔融金属接触时，不仅有很好的抗碱性渣作用，不与氧化铁等起化学反应，而且本身具有固相烧结的特点，能很好的防止熔融金属的渗透，避免产生沾砂缺陷，适用于各种不锈钢、合金钢和碳素钢逐渐造型制芯的原砂和涂料。





铬矿砂 40-70目	筛网号	+30目	+40目	+50目	+70目	-70目
	占比	4.2%	24.2%	38.4%	28.9%	4.3%

2、铬矿砂的主要性能



    （1）铬矿砂有很好的抗碱性渣的作用，不与氧化铁等发生反应；因此在实际应用中，铬矿砂可以避免热化学粘砂；



    （2）在熔融金属浇铸过程中，铬矿砂本身发生固相烧结，防止了熔融金属的渗透，从而防止机械粘砂；



    （3）铬矿砂的热传导率比硅砂大好几倍，可以提高铸件的冷却速度，因此，铬矿砂在实际应用中可以起到外置冷铁的作用；



    （4）铬矿中最有害的杂质是碳酸盐（CaCO3·MgCO3）,它与高温金属接触时，分解出CO2，易使铸件产生气孔；通常，将含有碳酸盐的铬矿经900℃-950℃高温焙烧，使其中的碳酸盐分解。



    （5）铬矿砂的粒度对其耐火度的影响，铬矿砂的粒度能显著影响其耐火度。过去认为，粒度过粗，会降低铸件表面的光洁度，但在铬矿砂制作的砂型，砂芯表面，通常都喷涂一定厚度的涂料，使铸件表面的光洁度几乎不受什么影响。



    3、铬铁矿砂在铸造中的应用



    铸造级铬矿砂成分指标：质量要求：符合技术标准JB/T6984-1993，



    颗粒度：20-40目； 20-70目；20-80目；20-100目；40-70目；50-100目；70-140目；220目；325目等系列铸造级产品，适于做引流砂原料、铸造、陶瓷、玻璃及耐火材料等
