全国服务热线
玻璃着色用400# 600# 800#铬矿粉
陶瓷工业中，铬矿粉常用作颜料和釉料的......

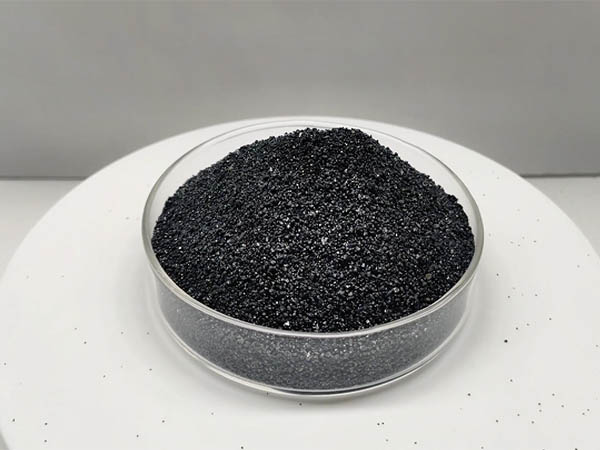

1、耐高温耐火性能：耐火度大于1900℃，熔点可达2180℃，浇注高温钢水时不易熔融软化，适合铸钢、合金钢等高温度工况，抵抗钢水高温热作用。
2、固相烧结，抗机械粘砂：接触高温钢水时砂粒表层发生固相烧结，形成致密阻隔层，阻挡钢水渗入砂粒缝隙，有效减少机械粘砂，铸件表面光洁，后期清理工作量小。
3、化学稳定性好，抗碱性渣侵蚀：呈中性，不易和氧化铁等碱性氧化物发生化学反应，抗碱性熔渣侵蚀能力强，大幅降低热化学粘砂风险；可适配树脂、水玻璃等多种粘结剂体系。
4、热导率高，具备激冷效果：导热能力是硅砂的2‑3倍，散热快，可促进铸件定向凝固，热节部位使用能够减少缩松、缩孔缺陷，一定条件下可替代部分冷铁使用。
5、热膨胀系数低：高温体积变化小，热膨胀稳定，铸型受热不易起皮、开裂，保障铸件尺寸精度，减少夹砂类缺陷。
6、密度与硬度：真密度4.5‑4.8g/cm³，堆积密度2.5‑3.0g/cm³，比重远高于硅砂；莫氏硬度5.5‑6.5，颗粒强度较好，混砂过程不易破碎，但颗粒棱角偏大，流动性弱于宝珠砂。
7、粒度规格：粒度覆盖多种AFS目数，既可以直接用作造型面砂、制芯砂，磨细后也可作为铸造耐火涂料骨料使用。
使用注意点
铬矿砂为破碎颗粒，角形系数偏高，粘结剂消耗量比球形宝珠砂高；杂质中的氧化钙、二氧化硅含量需要严格控制，否则会降低抗粘砂效果；旧砂再生难度高于宝珠砂，回用率有限。
