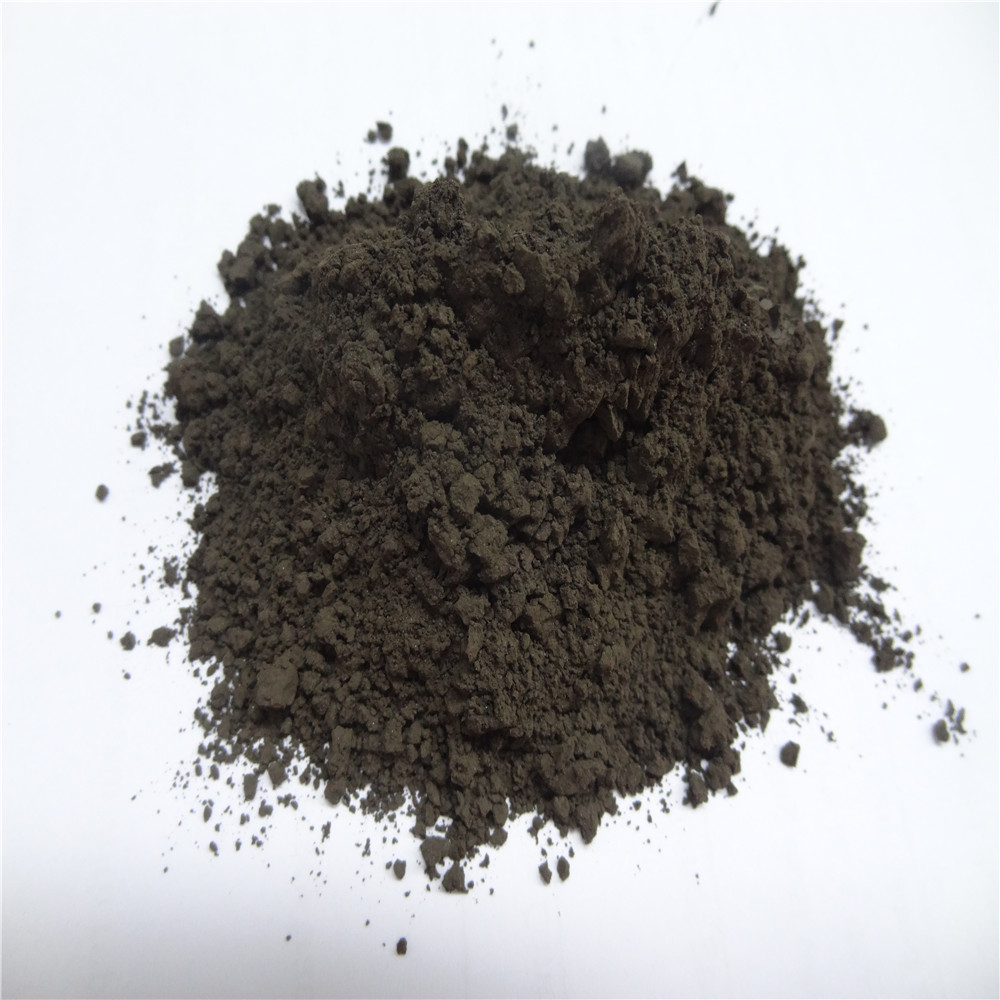

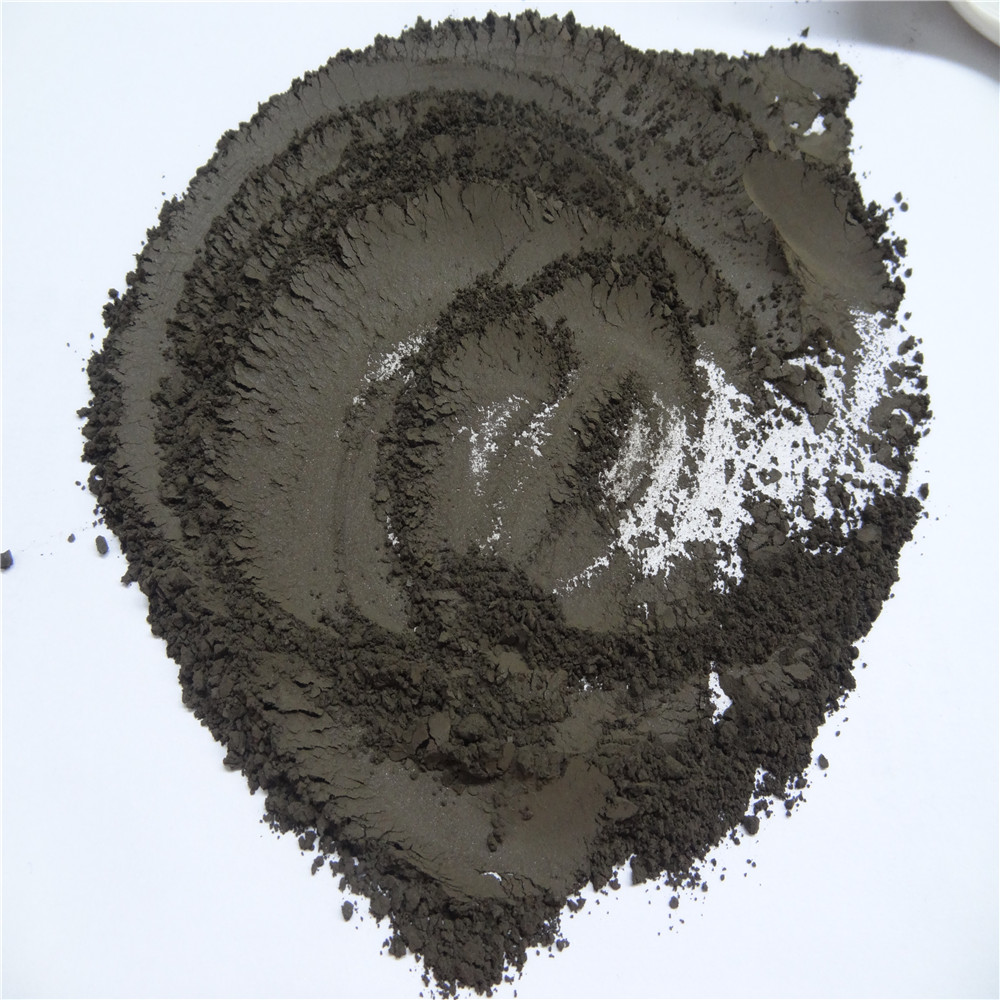

玻璃着色剂用铬铁矿粉

一、基本构成与着色原理

• 成分：核心是Cr₂O₃≥40%（常用 41%–46%），次要为 FeO/Fe₂O₃、MgO、Al₂O₃；矿物名铬铁矿（FeO・Cr₂O₃）。
• 着色机理：
  • Cr³⁺（主）：1400–1500℃熔制时稳定存在，吸收紫 / 红光、反射绿光，呈浅绿→翠绿→深绿 / 橄榄绿。
  •

二、核心技术指标（玻璃级）

• Cr₂O₃含量：40%–46%；41% 通用、46% 高翠 / 艺术玻璃。
• 粒度：325 目（≤45μm）全通，无筛余，保证分散均匀、无斑点。
• 杂质控制：Fe₂O₃≤28%、SiO₂≤3%、CaO≤1%；铁高偏黄绿、硅高易析晶。
• 水分：≤0.5%，防结块、保证配料精准。

三、着色效果与应用场景

1. 色调与添加量（钙钠硅玻璃）

• 浅绿 / 淡黄绿：0.1%–0.3%，建筑幕墙 / 日用玻璃。
• 翠绿 / 标准绿：0.3%–0.8%，啤酒 / 饮料瓶（抗紫外、护内容物）。
• 深绿 / 橄榄绿：0.8%–2.0%，红酒瓶 / 艺术玻璃。

2. 复合着色（调特殊色）

• 铬 + 铜（CuO）：蓝绿色、孔雀绿。
• 铬 + 钴（CoO）：墨绿、蓝绿艺术玻璃。
• 铬 + 铁（Fe₂O₃）：黄绿、茶绿、橄榄绿。

3. 典型应用

• 瓶罐玻璃：啤酒 / 葡萄酒 / 药用瓶（主流、用量最大）。
• 艺术玻璃：装饰摆件、灯饰、滤光片（高纯度 46% 铬粉）。
• 建筑玻璃：吸热绿玻、遮阳幕墙（低含量 0.1%–0.3%）。
