全国服务热线
玻璃着色用400# 600# 800#铬矿粉
陶瓷工业中，铬矿粉常用作颜料和釉料的......

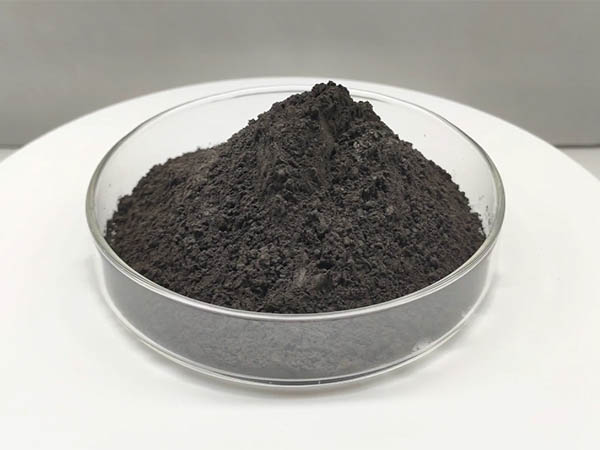

一、铬矿砂细粉特性
刹车片用铬矿砂细粉通常指200目或更细的粉体，经过精选和加工处理，具备以下特性：
高硬度：莫氏硬度5.5-6.0，高于多数金属对偶材料，提供稳定的摩擦系数
高比重：密度约4.3-4.6 g/cm³，赋予刹车片良好的质感与压实密度
耐热稳定性：高温下不易分解，摩擦性能随温度变化平缓
化学惰性：不与树脂粘结剂发生不良反应，储存稳定性好
低热膨胀：有助于维持高温制动时的尺寸稳定性
二、铬矿砂细粉粒度规格
刹车片行业对铬矿砂细粉有明确的粒度要求：
常规细粉：D50约2040μm，325目含量通常要求大于80%。这种规格兼顾了分散性和填充性，是干法混料工艺的主流选择。
超细粉：D50约515μm，用于高端刹车片或需要很高表面光洁度的配方。超细粉比表面积大，与树脂界面结合更充分，但需注意防止团聚。
粒度分布控制：刹车片用铬矿砂细粉强调窄分布，避免过粗颗粒划伤制动盘，也减少过细粉尘增加吸油率、恶化工艺性能。
三、在刹车片中的功能作用
摩擦性能调节：作为硬质填料，铬矿砂细粉在制动过程中与对偶盘形成微切削和犁沟效应，提供稳定的摩擦系数。其硬度适中，既能保证制动力，又不会过度磨损制动盘。
高温性能稳定：在300400°C的持续高温工况下，铬矿砂细粉不像某些有机填料那样分解气化，也不像金属填料那样易熔焊粘着，摩擦性能衰退较小。
导热与散热：铬矿砂导热系数高于多数非金属填料，有助于将摩擦热从界面传导出去，降低局部热点温度，减少热衰退和热裂纹。
填充与增重：高比重特性使刹车片获得适当的压实密度和重量感，改善踏板脚感，同时降低树脂等有机组分的相对含量，提高整体耐热性。
降噪辅助：与金属纤维相比，铬矿砂细粉硬度较低且颗粒分散，有助于减少制动噪声和振动，尤其在低速制动工况下表现较好。
四、环保与趋势
随着环保法规趋严，刹车片行业正推动低铜化和无铜化。铬矿砂细粉作为非金属硬质填料，在替代部分铜粉、铁粉方面具有潜力，但需注意其本身含铬元素，在粉尘处理和废弃物回收环节需符合相关环保标准。
